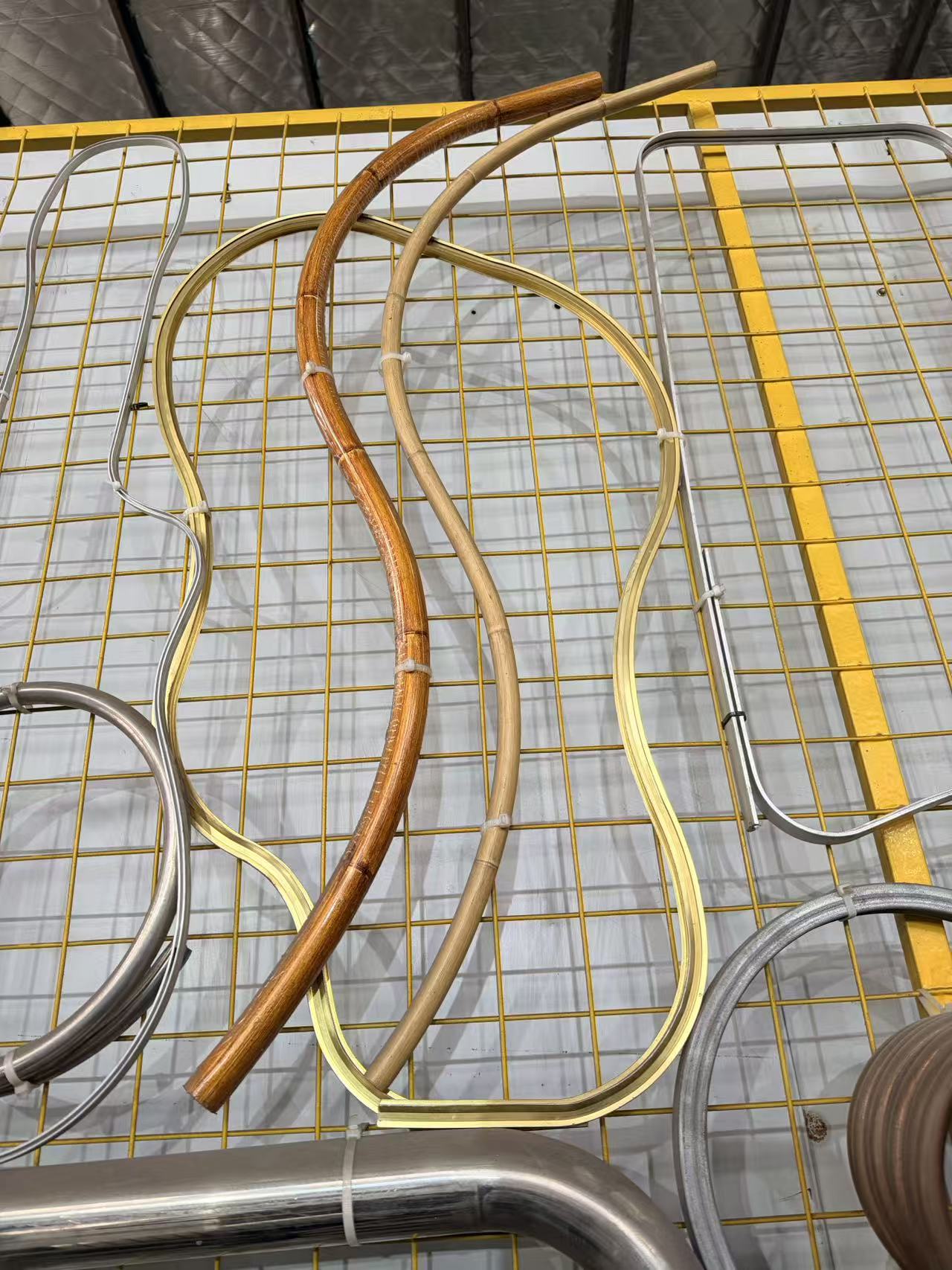

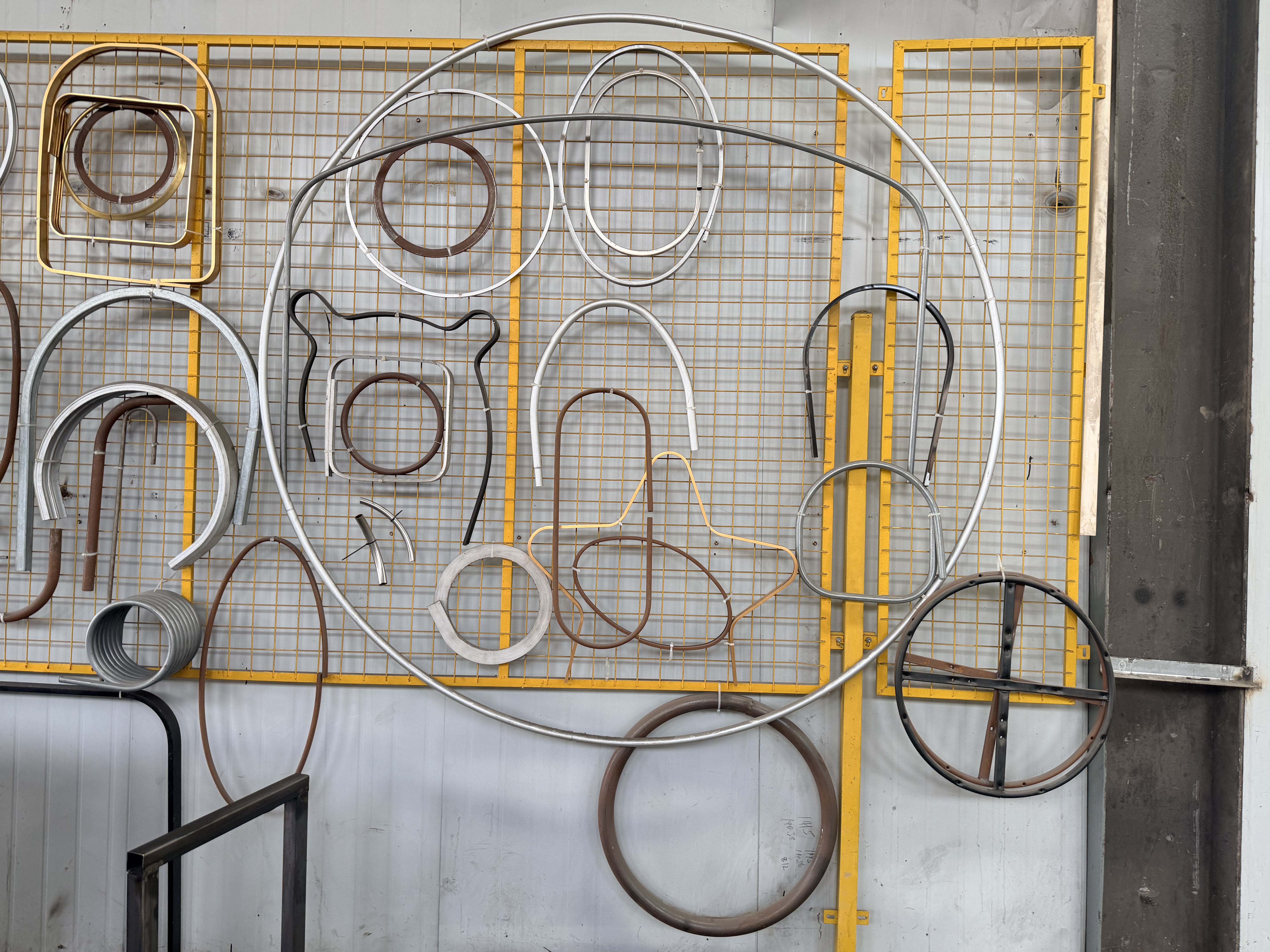

7辊伺服辊圆机是金属型材冷弯成形设备，用于管件及型材的圆弧、弧形、螺旋形加工，属于塑性加工设备，主要应用于民用金属弯管加工行业，为非切削、非切割类机床。 该设备通过多个滚轮对金属管材或型材施加连续压力，并配合送料机构实现材料移动，通过改变滚轮位置实现不同曲率半径的弯曲加工。设备主要用于制作圆形、弧形及螺旋形金属构件，如座椅靠背、蔬菜大棚骨架、钢结构建筑的弧形梁等。 设备加工对象主要为常规碳钢、不锈钢等普通金属材料，适用于常见规格的圆管、方管、矩形管及其他异型管材弯曲加工。
主要规格/机型 | 单位 | CNC80-7-1A |
最大滚圆管径(碳钢) | mm | Φ80X3 |
最大适用不锈钢管材 | mm | Φ80X2.5 |
最大弯曲角度 | 度 | 360 |
最小弯曲直径 | mm | 管件直径8-15倍 |
滚圆速度 | Mm/s | 50-150 |
轮模转速 | R/Min | 20 |
轮模直径 | MM | 200 |
变径伺服电机功率 | KW | 2 |
送料电机功率 | Kw | 7.5 |
机器重量 | kg | 1700 |
机器尺寸（长*宽*高） | mm | 1700*1250*1200 |
注：以上为部分常见型号参数，具体规格可根据客户加工需求（管材材质、直径、壁厚、弯曲半径等）定制。
设备特点
1、减速机带动滚轮传动，结构紧凑，可靠性高。
2、齿轮传动，不易打滑，大半径圆弧亦可弯曲。
3、伺服电机用于辅助控制变径，实现一个管件上多个不同的弯曲半径。
4、脚踏开关配合急停按钮，操作安全方便。
5、传动平衡，只须在触摸屏设置参数，即可获得不同曲率的圆形，弧形或螺旋形工件。

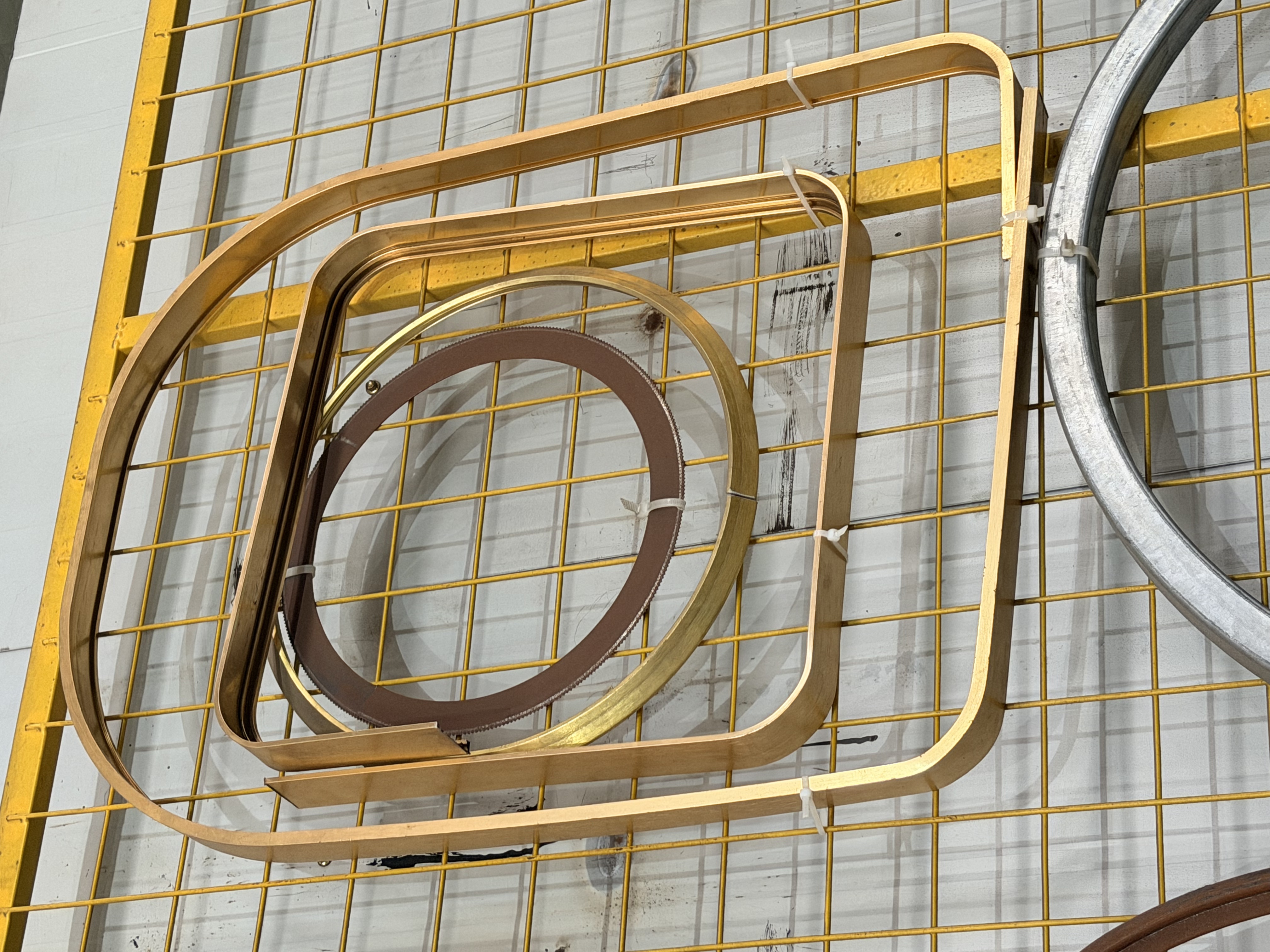

6、通过更换不同槽型模具，可加工圆管、方管、矩形管及其他异形管材。
7、弯制大半径管材时，避免了制作特大弯管模的弊端，是系列单头、双头弯管机不能达到的必要补充。
8、控制方式：普通PLC+触摸屏
