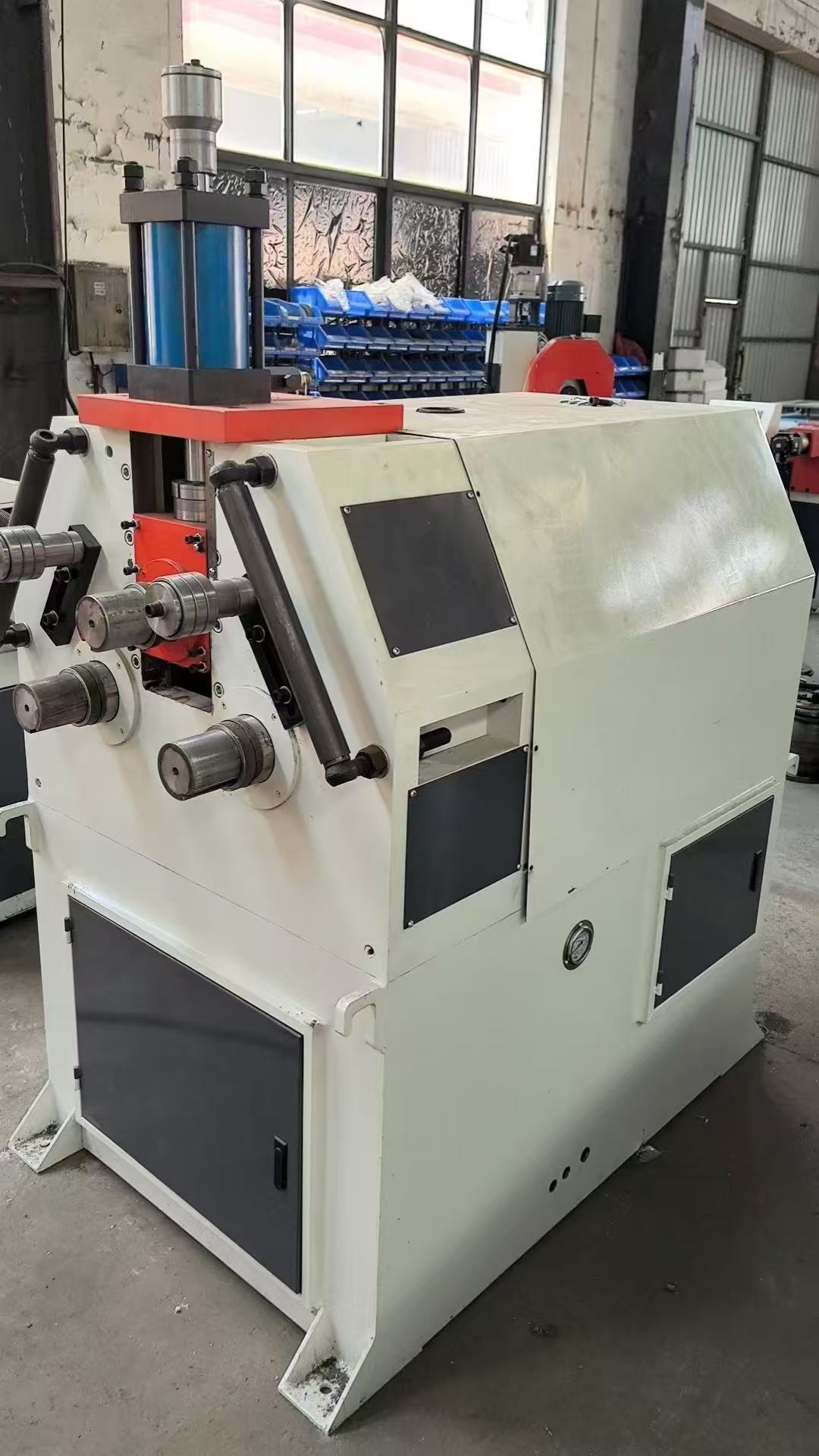

GY80-3
三滚液压管材滚圆机（又称管材卷圆机、液压弯弧机）是专用于各种金属管件卷弯、大半径弯曲及滚圆成型的专用加工设备。该设备采用液压传动系统驱动，通过三组滚轮对管材施加连续、均匀的压力，使其产生塑性变形，从而获得所需的圆弧形、圆形或螺旋形构件。 设备主要由机架、液压系统、滚轮系统、电气控制系统等部分组成。主机结构紧凑，操作简便，广泛应用于金属家具、钢结构、管道工程、建筑装饰、农业大棚、健身器材等行业。
专注管材成型设备生产
管材加工成型设备专业制造商
全国服务热线18796838612
服务热线18796838612
三滚液压管材滚圆机（又称管材卷圆机、液压弯弧机）是专用于各种金属管件卷弯、大半径弯曲及滚圆成型的专用加工设备。该设备采用液压传动系统驱动，通过三组滚轮对管材施加连续、均匀的压力，使其产生塑性变形，从而获得所需的圆弧形、圆形或螺旋形构件。 设备主要由机架、液压系统、滚轮系统、电气控制系统等部分组成。主机结构紧凑，操作简便，广泛应用于金属家具、钢结构、管道工程、建筑装饰、农业大棚、健身器材等行业。
主要规格/机型 | 单位 | GY-80-3 |
最大滚圆管径(碳钢) | mm | Φ80X4 |
最大适用不锈钢管材 | mm | Φ80X2 |
最大弯曲角度 | 度 | 360 |
最小弯曲直径 | mm | 管件直径10-15倍 |
滚速度 Rolling speed | Mm/s | 50-150 |
主轴轴径 | MM | 110 |
轮模转速 | R/Min | 20 |
轮模直径 | MM | 200 |
液压油泵功率 | KW | 5 |
送料电机功率 | Kw | 7.5 |
油泵容量 | L | 23 |
最大油压压力 | MPa | 12 |
机器重量 | kg | 2100 |
机器尺寸（长*宽*高） | mm | 1200*1400*1500 |
主要规格/机型 | 单位 | GY120-3 |
最大滚圆管径(碳钢) | mm | Φ120X5 |
最大适用不锈钢管材 | mm | Φ120X4 |
最大弯曲角度 | 度 | 360 |
最小弯曲直径 | mm | 管件直径10-15倍 |
滚圆速度 Rolling speed | Mm/s | 50-150 |
主轴轴径 | MM | 110 |
轮模转速 | R/Min | 15 |
轮模直径 | MM | 250 |
液压油泵功率 | KW | 7.5 |
送料电机功率 | Kw | 15 |
油泵容量 | L | 23 |
最大油压压力 | MPa | 12 |
机器重量 | kg | 2100 |
机器尺寸（长*宽*高） | mm | 1700*1600*1300 |
注：以上为部分常见型号参数，具体规格可根据客户加工需求（管材材质、直径、壁厚、弯曲半径等）定制。
应用领域
三辊伺服管材滚圆机广泛应用于多个行业领域：
· 金属家具制造：办公桌椅、室内外桌椅、床架、休闲椅支撑骨架等弧形管件
· 钢结构建筑：弧形钢结构、机场、体育场馆弧形工程
· 管道工程：各类管道、管架的弯制加工
· 农业设施：大棚骨架弯弧
· 健身器材：各类运动器材的管材弯曲件
· 汽车/摩托车制造：车架、保险杠等管材弯曲件
· 建筑装饰：门窗、幕墙、装饰弧形构件
· 新能源设备：锂电池电极等自动化成型加工
可选配置
· 滚轮数量：三辊 / 七轮
· 驱动方式：全伺服驱动 / 伺服+液压混合驱动
· 控制方式：PLC数控 / 触摸屏控制
· 布局形式：卧式 / 立式
如需了解更多产品详情或根据您的具体加工需求（管材材质、直径、壁厚、弯曲半径等）进行精准选型，欢迎随时联系我们。
